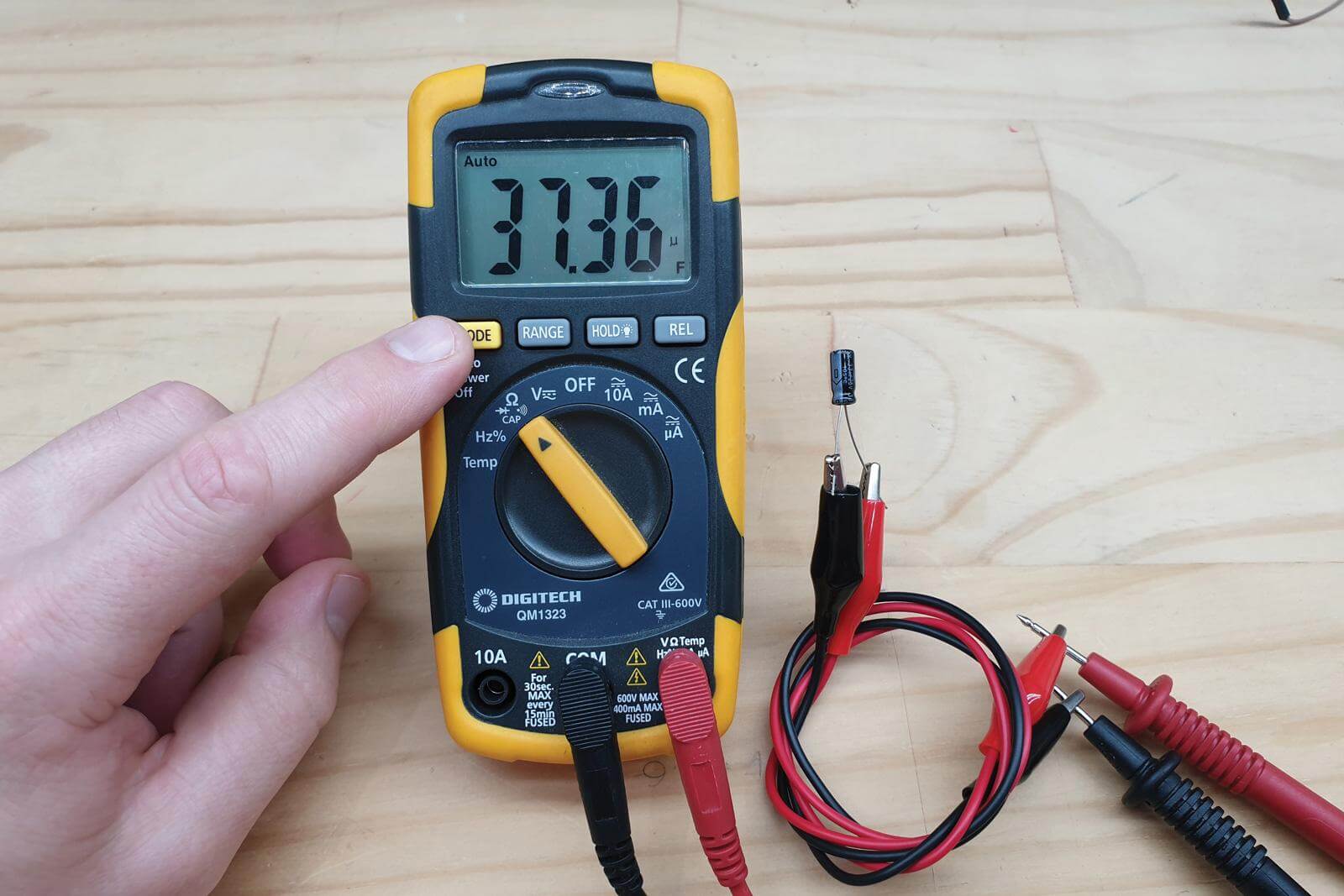

تست خازن با مولتی متر

. بررسی خرابی یا اتصال کوتاه خازن:

این روش برای شناسایی خازن‌های خراب یا اتصال کوتاه استفاده می‌شود.

مراحل:

1. مولتی‌متر را روشن کنید: مولتی‌متر را روی حالت تست مقاومت یا دیود قرار دهید.
2. تخلیه خازن: پیش از تست، خازن را با اتصال دو سر آن به هم تخلیه کنید تا از آسیب به مولتی‌متر جلوگیری شود.
3. اتصال پراب‌ها:
   • پراب قرمز را به پایه مثبت و پراب مشکی را به پایه منفی خازن متصل کنید.
   • (برای خازن‌های غیرقطبی، ترتیب اتصال پراب‌ها اهمیتی ندارد.)
4. مشاهده نمایشگر:
   • اگر عدد روی نمایشگر سریعا افزایش یافته و سپس به بی‌نهایت (OL) می‌رسد، خازن سالم است.
   • اگر عدد نمایشگر تغییر نکرد یا صفر باقی ماند، خازن اتصال کوتاه است و باید تعویض شود.
   • اگر عدد ثابت باقی ماند، خازن نشتی دارد و خراب است.

2. اندازه‌گیری ظرفیت خازن:

این روش فقط در صورتی قابل استفاده است که مولتی‌متر شما دارای حالت اندازه‌گیری ظرفیت باشد.

مراحل:

1. تنظیم مولتی‌متر: مولتی‌متر را روی حالت اندازه‌گیری ظرفیت خازن ($C$) قرار دهید.
2. تخلیه خازن: حتما خازن را تخلیه کنید.
3. اتصال خازن به مولتی‌متر:
   • پایه‌های خازن را به ترمینال‌های مربوطه در مولتی‌متر متصل کنید (در خازن‌های قطبی، مثبت و منفی را رعایت کنید).
4. خواندن مقدار ظرفیت:
   • عدد نمایش داده شده روی صفحه باید نزدیک به مقدار نامی خازن باشد (به واحد میکروفاراد ($\mu F$) یا نانوفاراد ($nF$)).
   • اگر مقدار نمایش داده شده به شدت متفاوت است، خازن ممکن است خراب باشد.

تست خازن با مولتی متر

نکات مهم:

• اگر خازن الکترولیتی است، تخلیه آن بسیار مهم است زیرا ولتاژ باقیمانده ممکن است به مولتی‌متر آسیب بزند.
• برای خازن‌های بزرگ (با ظرفیت بالا)، زمان بیشتری برای شارژ و تخلیه نیاز است.
• اگر مولتی‌متر شما فاقد حالت اندازه‌گیری ظرفیت است، از تست مقاومت برای بررسی وضعیت خازن استفاده کنید.

نتیجه‌گیری:

• اگر خازن سالم است، ظرفیت آن باید مطابق با مقدار نامی باشد و در تست مقاومت، بی‌نهایت (OL) نشان دهد.
• خازن خراب می‌تواند نشتی داشته باشد، اتصال کوتاه شود یا ظرفیت غیرمعمولی نشان دهد.
