راهنمای خرید مقاومت الکتریکی | انواع، کاربردها و نکات مهم انتخاب
مقدمه
مقاومت الکتریکی یکی از اصلیترین و پرکاربردترین قطعات در دنیای الکترونیک است. این قطعه کوچک وظیفه کنترل جریان و تقسیم ولتاژ را بر عهده دارد و تقریبا در تمام مدارهای الکترونیکی حضور دارد. از ساخت یک مدار ساده LED گرفته تا طراحی سیستمهای صنعتی پیچیده، همیشه پای مقاومت در میان است. اما هنگام خرید مقاومت باید به عواملی مانند نوع، مقدار اهم، توان و دقت آن توجه کرد تا قطعهای متناسب با نیاز پروژه خود انتخاب کنید. در این راهنمای جامع، انواع مقاومت، کاربردها، نحوه خواندن کد رنگ و نکات مهم خرید را بررسی میکنیم.
مقاومت الکتریکی چیست؟
مقاومت (Resistor) قطعهای غیرفعال است که میزان جریان عبوری از مدار را محدود یا ولتاژ را تقسیم میکند. این قطعه با واحد اهم (Ω) اندازهگیری میشود و هرچه مقدار آن بیشتر باشد، جریان عبوری کمتر خواهد شد.
برای مثال، در یک مدار LED، مقاومت مانع عبور جریان بیش از حد میشود و از سوختن LED جلوگیری میکند.

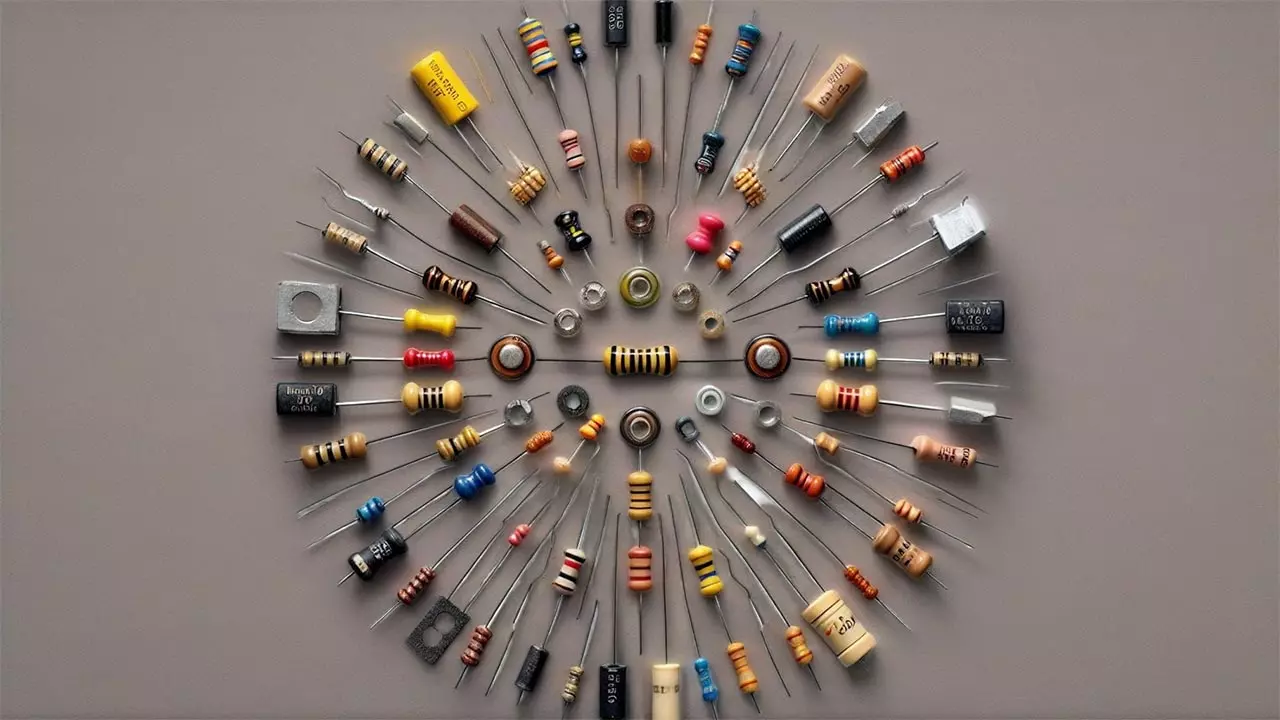

انواع مقاومت الکتریکی
۱. مقاومت کربنی
-
ساخته شده از مخلوط کربن و مواد عایق
-
قیمت ارزان و پرکاربرد در مدارهای عمومی
-
توان پایین و مناسب برای پروژههای ساده
۲. مقاومت فیلم فلزی (Metal Film)
-
دقت بالا و پایداری حرارتی عالی
-
مناسب مدارهای حساس و ابزارهای اندازهگیری
-
تحمل توان بیشتر از کربنیها
۳. مقاومت سیمی (Wirewound)
-
ساخته شده از سیم مقاومتی پیچیده شده روی هسته
-
تحمل توان بالا (تا چند وات)
-
کاربرد در منابع تغذیه و بارهای سنگین
۴. مقاومت متغیر (پتانسیومتر)
-
قابلیت تغییر مقدار مقاومت به صورت دستی
-
استفاده در کنترل صدا، نور یا سرعت موتور
کد رنگ مقاومت و نحوه خواندن آن
مقاومتها معمولا دارای نوارهای رنگی هستند که مقدار اهم را نشان میدهد. ترتیب رنگها و معانی آنها به شکل زیر است:
| رنگ | عدد معادل | ضریب | تلورانس |
|---|---|---|---|
| سیاه | 0 | ×1 | – |
| قهوهای | 1 | ×10 | ±1% |
| قرمز | 2 | ×100 | ±2% |
| نارنجی | 3 | ×1,000 | – |
| زرد | 4 | ×10,000 | – |
| سبز | 5 | ×100,000 | ±0.5% |
| آبی | 6 | ×1,000,000 | ±0.25% |
| بنفش | 7 | ×10,000,000 | ±0.1% |
| خاکستری | 8 | – | ±0.05% |
| سفید | 9 | – | – |
| طلایی | – | ×0.1 | ±5% |
| نقرهای | – | ×0.01 | ±10% |
