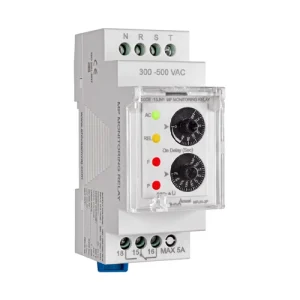

رله کنترل فاز چیست؟
رله کنترل فاز (Phase Control Relay) یا رله حفاظت فاز یک تجهیز الکتریکی است که برای حفاظت و کنترل عملکرد سیستمهای سهفاز استفاده میشود. این رلهها به منظور تشخیص مشکلات احتمالی در شبکههای برق سهفاز طراحی شدهاند و به محافظت از تجهیزات صنعتی و موتورها در برابر شرایط ناخواستهای مانند اختلالات ولتاژ، فقدان فاز، عدم تعادل فاز، و جابجایی فاز کمک میکنند.
وظایف اصلی رله کنترل فاز
رلههای کنترل فاز به طور کلی وظایف زیر را انجام میدهند:
- تشخیص عدم تقارن فازها: این رلهها میتوانند عدم تعادل ولتاژ بین فازها را تشخیص دهند. اگر ولتاژ فازها به درستی توزیع نشده باشد، ممکن است به موتور آسیب برساند.
- تشخیص جابجایی فاز (Rotation Fault): اگر ترتیب فازها تغییر کند، موتور در جهت اشتباه شروع به چرخش میکند که ممکن است به دستگاهها آسیب برساند. رله کنترل فاز میتواند این مشکل را تشخیص دهد و مانع از راهاندازی موتور شود.
- تشخیص فقدان فاز: اگر یکی از فازها از دست برود، این رله فعال میشود و سیستم را متوقف میکند. این حالت میتواند به دلیل قطع شدن یک فاز در خط توزیع رخ دهد.
- حفاظت در برابر افت یا افزایش ولتاژ: اگر ولتاژ یکی از فازها به شدت افت کند یا از حد مشخص شده بالاتر رود، رله کنترل فاز مدار را قطع میکند تا از آسیب به تجهیزات جلوگیری شود.
مزایای استفاده از رله کنترل فاز
- محافظت از تجهیزات صنعتی و موتورها: این رلهها از موتورها و دیگر دستگاههای حساس در برابر آسیبهای احتمالی ناشی از مشکلات ولتاژ محافظت میکنند.
- کاهش هزینههای تعمیرات: با جلوگیری از آسیبهای جدی به تجهیزات، هزینههای نگهداری و تعمیرات کاهش مییابد.
- افزایش طول عمر تجهیزات: با جلوگیری از عملکرد نامناسب و خرابیهای ناشی از مشکلات فاز، طول عمر تجهیزات افزایش مییابد.
نحوه عملکرد رله کنترل فاز
رله کنترل فاز به گونهای طراحی شده است که به ولتاژهای ورودی سهفاز متصل میشود. این رله به طور مداوم وضعیت ولتاژ و ترتیب فازها را مانیتور میکند و در صورت مشاهده هر گونه اختلال، سیگنال خطا تولید میکند و مدار را قطع میکند تا از آسیب به تجهیزات جلوگیری شود.

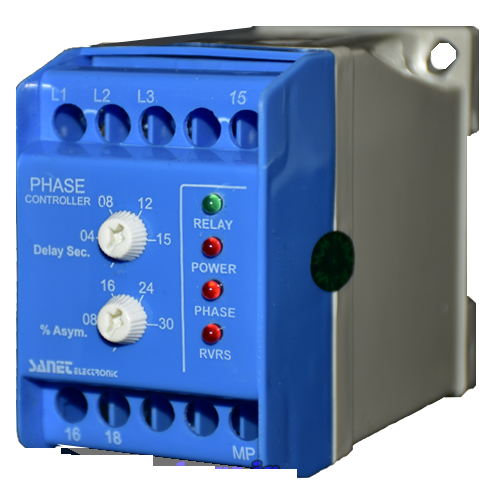

رله کنترل فاز چیست؟
کاربردها
رلههای کنترل فاز معمولاً در موارد زیر استفاده میشوند:
- پمپها و موتورهای صنعتی
- کمپرسورها و چیلرها
- سیستمهای تهویه مطبوع
- تجهیزات حساس الکترونیکی
استفاده از رله کنترل فاز در سیستمهای الکتریکی باعث افزایش ایمنی، بهبود عملکرد و کاهش هزینههای عملیاتی میشود.
