رله حرارتی چیست؟
رله حرارتی یا بیمتال (Bimetallic Thermal Relay) یک تجهیز حفاظتی است که برای محافظت از موتورهای الکتریکی و دیگر تجهیزات در برابر اضافهبار (Overload) طراحی شده است. این رلهها با تشخیص افزایش جریان در مدار و تغییرات دمایی ناشی از آن، موتور یا دستگاه را به طور خودکار از مدار قطع میکنند تا از آسیب به آن جلوگیری شود.
ساختار و نحوه عملکرد رله حرارتی
رله حرارتی معمولاً از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده است که به هم متصل شدهاند. این دو فلز با تغییر دما به شکل منحنی خم میشوند. نحوه عملکرد رله حرارتی به صورت زیر است:
- افزایش جریان الکتریکی و تولید گرما: زمانی که جریان از حد مجاز بیشتر شود، جریان اضافی باعث تولید گرما در رله میشود.
- انبساط متفاوت فلزات: به دلیل ضریب انبساط حرارتی متفاوت دو فلز، یکی از آنها سریعتر و بیشتر از دیگری منبسط میشود. این تفاوت در انبساط باعث خم شدن بیمتال میشود.
- قطع مدار: خم شدن بیمتال به تدریج به نقطهای میرسد که کنتاکتهای الکتریکی را باز کرده و جریان را قطع میکند، که به این ترتیب از موتور در برابر اضافهبار محافظت میشود.
- بازگشت به حالت اولیه: پس از قطع جریان و کاهش دما، بیمتال به حالت اولیه خود بازمیگردد و در صورتی که مشکل رفع شده باشد، میتواند مجدداً مدار را به حالت عادی بازگرداند.
تنظیمات رله حرارتی
رله حرارتی قابلیت تنظیم دارد تا بتوان آن را بر اساس جریان مجاز و شرایط کارکرد موتور تنظیم کرد. این تنظیمات به گونهای انجام میشود که رله در برابر افزایش جریانهای کوتاهمدت و لحظهای قطع نشود، اما در صورت تداوم اضافهبار عمل کند.

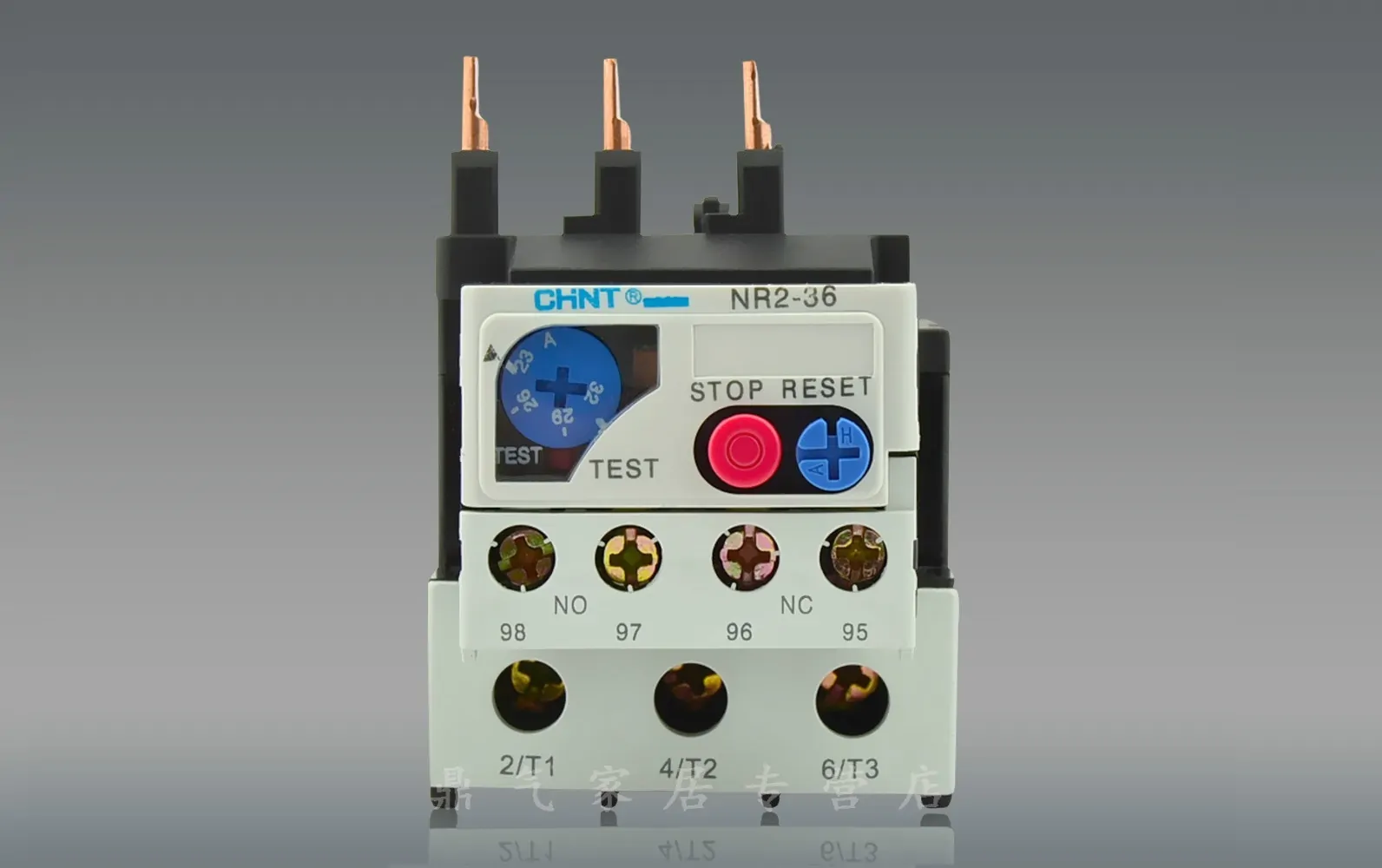

رله حرارتی چیست؟
کاربردهای رله حرارتی
رلههای حرارتی در موارد زیر کاربرد دارند:
- حفاظت از موتورهای الکتریکی: برای جلوگیری از آسیب به موتورهای الکتریکی در اثر اضافهبار.
- حفاظت از مدارهای کنترل و صنعتی: در تجهیزات صنعتی که جریانهای بالایی دارند و نیاز به محافظت در برابر افزایش دما دارند.
- محافظت از کمپرسورها و پمپها: در کاربردهای تهویه مطبوع و سیستمهای پمپاژ آب و سیالات.
مزایای استفاده از رله حرارتی
- محافظت قابل اطمینان: این رلهها به صورت مؤثر موتورهای الکتریکی را در برابر اضافهبار محافظت میکنند.
- قابلیت تنظیم و استفاده مجدد: امکان تنظیم مجدد و بازگشت به حالت اولیه پس از رفع خطا.
- عملکرد غیرپیچیده: رلههای حرارتی ساختار سادهای دارند و به راحتی نصب و نگهداری میشوند.

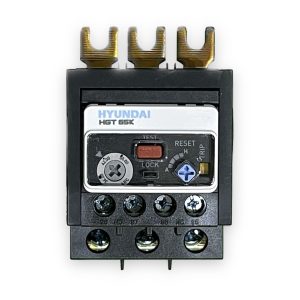

رله حرارتی چیست؟
معایب رله حرارتی
- زمان واکنش نسبتاً کند: به دلیل وابستگی به تغییرات دما، زمان واکنش آنها نسبت به برخی دیگر از انواع رلهها کمی طولانیتر است.
- عدم دقت بالا: در شرایط محیطی با تغییرات دمایی زیاد ممکن است دقت عملکرد رله کاهش یابد.
رله حرارتی یکی از تجهیزات پرکاربرد در صنعت برق و الکترونیک است که با حفاظت از موتورهای الکتریکی و تجهیزات صنعتی، به افزایش عمر مفید و کارایی سیستمها کمک میکند.
