منابع تغذیه سوئیچینگ یا خطی
منابع تغذیه به دو نوع اصلی تقسیم میشوند: منابع تغذیه خطی (Linear Power Supplies) و منابع تغذیه سوئیچینگ (Switching Power Supplies). هر کدام از این منابع تغذیه مزایا و معایب خاص خود را دارند و در کاربردهای مختلف استفاده میشوند. در ادامه به مقایسه این دو نوع منبع تغذیه میپردازیم:

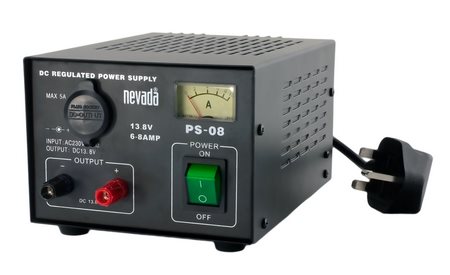

۱. منابع تغذیه خطی (Linear Power Supplies)
این نوع منابع تغذیه از روشی ساده و خطی برای تبدیل برق استفاده میکنند. در آنها، ابتدا ولتاژ AC به ولتاژ DC تبدیل میشود، سپس با استفاده از یک رگولاتور خطی به ولتاژ مورد نیاز تغییر پیدا میکند.
ویژگیهای اصلی:
- سادگی طراحی: منابع تغذیه خطی از طراحی سادهای برخوردارند که باعث میشود تولید و نگهداری آنها آسانتر باشد.
- پایداری و نویز کم: این منابع تغذیه دارای ریپل و نویز بسیار کمی هستند، بنابراین در کاربردهایی که نیاز به ولتاژ بسیار پایدار و کمنویز دارند (مانند تجهیزات صوتی و پزشکی) ترجیح داده میشوند.
- بازدهی کم: یکی از بزرگترین معایب این نوع منبع تغذیه بازدهی پایین آن است. مقدار زیادی از انرژی به صورت گرما تلف میشود، به خصوص وقتی که اختلاف بین ولتاژ ورودی و خروجی زیاد باشد.
- اندازه و وزن: به دلیل استفاده از ترانسفورماتورهای بزرگ و قطعات گرمایی، منابع تغذیه خطی معمولاً بزرگتر و سنگینتر از منابع تغذیه سوئیچینگ هستند.
کاربردها: منابع تغذیه خطی بیشتر در کاربردهایی که به نویز کم، پایداری بالا و طراحی ساده نیاز دارند استفاده میشوند، مانند دستگاههای صوتی با دقت بالا، تجهیزات پزشکی، و برخی از لوازم آزمایشگاهی.

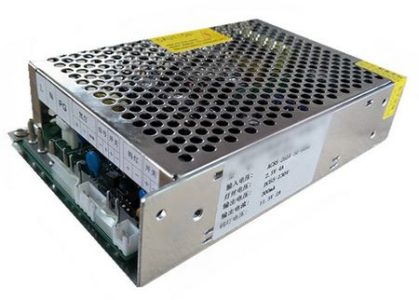

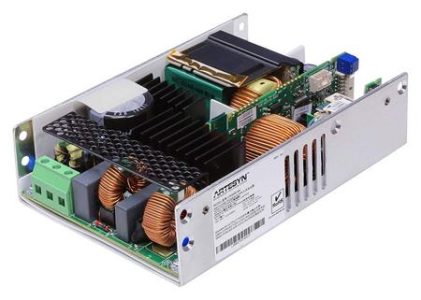

۲. منابع تغذیه سوئیچینگ (Switching Power Supplies)
منابع تغذیه سوئیچینگ از یک روش پیچیدهتر برای تبدیل انرژی استفاده میکنند. آنها با استفاده از سوئیچهای الکترونیکی ولتاژ را با فرکانس بالا به ولتاژ مورد نظر تغییر میدهند.
ویژگیهای اصلی:
- بازدهی بالا: منابع تغذیه سوئیچینگ دارای بازدهی بالایی هستند و انرژی کمی به صورت گرما تلف میشود. به همین دلیل، این منابع در کاربردهایی که مصرف انرژی مهم است، ترجیح داده میشوند.
- اندازه و وزن کم: به دلیل استفاده از فرکانس بالا در تبدیل ولتاژ، ترانسفورماتور و سایر اجزای این نوع منابع کوچکتر هستند و در نتیجه اندازه و وزن کلی کمتری دارند.
- پیچیدگی طراحی: طراحی و ساخت این نوع منابع تغذیه پیچیدهتر از منابع خطی است و به قطعاتی با سرعت سوئیچینگ بالا و مدارهای کنترل پیچیده نیاز دارد.
- نویز بیشتر: به دلیل عملکرد سوئیچینگ، این نوع منابع میتوانند ریپل و نویز بیشتری نسبت به منابع خطی تولید کنند که ممکن است برای برخی از کاربردهای حساس مشکلساز باشد.
کاربردها: منابع تغذیه سوئیچینگ در کاربردهایی که بازدهی بالا، اندازه کوچک و وزن کم اهمیت دارند، مانند رایانهها، لوازم الکترونیکی مصرفی، تلفنهای همراه، تجهیزات مخابراتی و دستگاههای صنعتی استفاده میشوند.
مقایسه کلی
| ویژگی | منابع تغذیه خطی | منابع تغذیه سوئیچینگ |
|---|---|---|
| بازدهی | کم | بالا |
| اندازه و وزن | بزرگ و سنگین | کوچک و سبک |
| نویز و ریپل | بسیار کم | بیشتر |
| پیچیدگی طراحی | ساده | پیچیده |
| قیمت | معمولاً ارزانتر | معمولاً گرانتر |
| کاربردها | تجهیزات صوتی، پزشکی و آزمایشگاهی | رایانهها، تلفنهای همراه، مخابرات |
نتیجهگیری
انتخاب بین منبع تغذیه خطی و سوئیچینگ به نیازهای خاص کاربرد شما بستگی دارد. اگر پایداری، نویز کم و طراحی ساده مهم است و بازدهی بالا اولویت ندارد، منابع تغذیه خطی گزینه مناسبی هستند. اما اگر به بازدهی بالا، اندازه کوچک و وزن کم نیاز دارید و میتوانید با کمی نویز اضافی کنار بیایید، منابع تغذیه سوئیچینگ انتخاب بهتری خواهند بود.
