اصول و طرز کار ترانسفورماتور

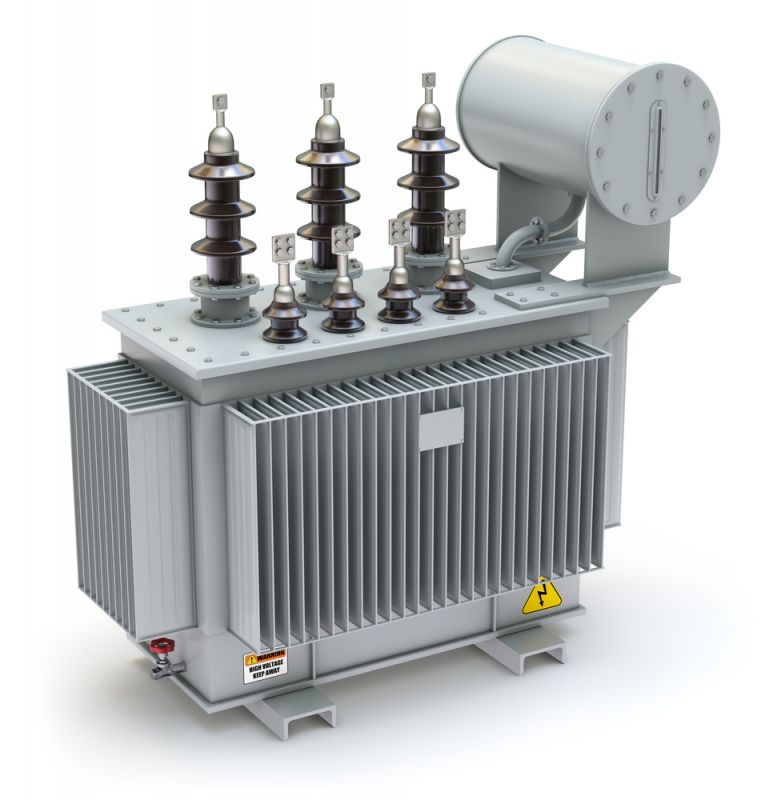

ترانسفورماتور یا مبدل، دستگاهی است که برای تبدیل ولتاژ و جریان الکتریکی از یک سطح به سطح دیگر بدون تغییر در فرکانس استفاده می‌شود. این دستگاه بر اساس اصل القای الکترومغناطیسی عمل می‌کند و شامل دو سیم‌پیچ اولیه و ثانویه است که به دور یک هسته مغناطیسی پیچیده شده‌اند.

وظیفه اصلی ترانسفورماتور:

1. افزایش ولتاژ (ترانسفورماتور افزاینده) برای انتقال برق به فواصل طولانی، مانند پست‌های برق و نیروگاه‌ها.
2. کاهش ولتاژ (ترانسفورماتور کاهنده) برای مصرف ایمن برق در وسایل خانگی و صنعتی.

اجزای اصلی ترانسفورماتور:

1. هسته مغناطیسی: به منظور افزایش میدان مغناطیسی و کاهش تلفات انرژی.
2. سیم‌پیچ اولیه: جریان الکتریکی وارد می‌شود و باعث ایجاد میدان مغناطیسی می‌شود.
3. سیم‌پیچ ثانویه: از طریق القای مغناطیسی، انرژی از سیم‌پیچ اولیه به این سیم‌پیچ منتقل شده و ولتاژ متفاوت ایجاد می‌شود.

ترانسفورماتورها به دلیل قابلیت انتقال برق با کارایی بالا و کاهش تلفات انرژی، در سیستم‌های توزیع برق بسیار پرکاربرد هستند.

اصول وطرز کار ترانسفورماتور

ترانسفورماتور بر اساس اصل القاء الکترومغناطیسی و قانون فارادی کار می‌کند. به طور کلی، کار ترانسفورماتور شامل تبدیل ولتاژ و جریان الکتریکی است، بدون تغییر در فرکانس. در ادامه به اصول و طرز کار ترانسفورماتور پرداخته می‌شود:

اصول کار ترانسفورماتور:

1. قانون القای فارادی:
   • بر اساس این قانون، زمانی که یک تغییر در میدان مغناطیسی در یک مدار بسته رخ دهد، یک نیروی محرکه الکتریکی (EMF) القا می‌شود. این پدیده در ترانسفورماتور به این صورت اتفاق می‌افتد:
     • وقتی جریان الکتریکی متناوب (AC) از سیم‌پیچ اولیه عبور می‌کند، یک میدان مغناطیسی متغیر در هسته ایجاد می‌کند.
     • این میدان مغناطیسی متغیر از هسته عبور کرده و باعث القای یک EMF در سیم‌پیچ ثانویه می‌شود.
2. میدان مغناطیسی و هسته مغناطیسی:
   • هسته مغناطیسی، که معمولاً از جنس آهن نرم است، میدان مغناطیسی ایجاد شده در سیم‌پیچ اولیه را به سیم‌پیچ ثانویه هدایت می‌کند. این امر باعث می‌شود که تلفات انرژی به حداقل برسد و عملکرد ترانسفورماتور کارآمدتر باشد.
3. نسبت تعداد دور سیم‌پیچ‌ها:
   • نسبت ولتاژ در سیم‌پیچ‌های ترانسفورماتور مستقیماً به نسبت تعداد دورهای سیم‌پیچ اولیه و ثانویه بستگی دارد. به عبارت دیگر:V1V2=N1N2\frac{V_1}{V_2} = \frac{N_1}{N_2}V2​V1​​=N2​N1​​که در آن:
     • V1V_1V1​ ولتاژ ورودی (در سیم‌پیچ اولیه) است.
     • V2V_2V2​ ولتاژ خروجی (در سیم‌پیچ ثانویه) است.
     • N1N_1N1​ تعداد دورهای سیم‌پیچ اولیه است.
     • N2N_2N2​ تعداد دورهای سیم‌پیچ ثانویه است.
   • اگر تعداد دورهای سیم‌پیچ ثانویه بیشتر از سیم‌پیچ اولیه باشد، ترانسفورماتور افزاینده است (ولتاژ افزایش می‌یابد).
   • اگر تعداد دورهای سیم‌پیچ ثانویه کمتر باشد، ترانسفورماتور کاهنده است (ولتاژ کاهش می‌یابد).

طرز کار ترانسفورماتور:

1. ورود جریان به سیم‌پیچ اولیه:
   • جریان متناوب وارد سیم‌پیچ اولیه می‌شود و به دلیل تغییرات جریان، یک میدان مغناطیسی متغیر در هسته ترانسفورماتور ایجاد می‌کند.
2. ایجاد میدان مغناطیسی در هسته:
   • میدان مغناطیسی متغیر از هسته عبور کرده و به سیم‌پیچ ثانویه القا می‌شود. هسته به شکلی طراحی شده است که انرژی مغناطیسی را به طور کامل از سیم‌پیچ اولیه به ثانویه منتقل کند.
3. القای ولتاژ در سیم‌پیچ ثانویه:
   • به واسطه تغییرات میدان مغناطیسی، در سیم‌پیچ ثانویه ولتاژ القا می‌شود. مقدار ولتاژ بستگی به نسبت تعداد دورهای سیم‌پیچ‌ها دارد.
4. تبدیل ولتاژ:
   • بسته به اینکه ترانسفورماتور افزاینده یا کاهنده باشد، ولتاژ خروجی از سیم‌پیچ ثانویه می‌تواند بیشتر یا کمتر از ولتاژ ورودی باشد. اما توان کل (حاصل ضرب ولتاژ و جریان) تقریباً ثابت می‌ماند، البته با مقداری تلفات که عمدتاً به صورت حرارت در هسته و سیم‌پیچ‌ها رخ می‌دهد.

خلاصه فرآیند:

1. جریان متناوب وارد سیم‌پیچ اولیه می‌شود.
2. میدان مغناطیسی متغیری در هسته ایجاد می‌شود.
3. میدان مغناطیسی در سیم‌پیچ ثانویه، ولتاژ القا می‌کند.
4. ولتاژ خروجی بسته به تعداد دورهای سیم‌پیچ، افزایشی یا کاهشی است.

ترانسفورماتورها به دلیل کارایی بالا و استفاده گسترده در سیستم‌های توزیع برق یکی از اجزای کلیدی در شبکه‌های برق‌رسانی هستند.
