مدارهای الکتریکی: تعریف و اجزا

مدار الکتریکی یک مسیر بسته است که در آن جریان الکتریکی از طریق اجزای مختلف از جمله منبع ولتاژ، مقاومت‌ها، سوییچ‌ها و دیگر تجهیزات الکتریکی عبور می‌کند. هدف اصلی مدارهای الکتریکی انتقال انرژی الکتریکی از منبع به مصرف‌کننده است.

اجزای اصلی مدارهای الکتریکی:

1. منبع ولتاژ: منبعی است که نیروی لازم برای جریان الکتریکی را فراهم می‌کند. به طور معمول باتری یا منبع تغذیه مستقیم (DC) و متناوب (AC) است.
2. مقاومت (Resistor): قطعه‌ای است که به منظور محدود کردن جریان الکتریکی در مدار به کار می‌رود. طبق قانون اهم، مقاومت با ولتاژ و جریان رابطه مستقیم دارد:$$V=I\times R$$که در آن $V$ ولتاژ، $I$ جریان و $R$ مقاومت است.
3. خازن (Capacitor): وسیله‌ای برای ذخیره انرژی به صورت الکتریکی در میدان الکتریکی است. ظرفیت خازن به میزان بار ذخیره شده و ولتاژ بستگی دارد.
4. سلف (Inductor): یک سیم‌پیچ است که انرژی را در قالب میدان مغناطیسی ذخیره می‌کند. سلف‌ها تمایل دارند تغییرات جریان را محدود کنند.
5. دیود: قطعه‌ای است که اجازه عبور جریان را فقط در یک جهت می‌دهد و از عبور جریان در جهت معکوس جلوگیری می‌کند.
6. ترانزیستور: یک قطعه نیمه‌هادی که به عنوان کلید یا تقویت‌کننده عمل می‌کند.
7. سوئیچ‌ها: برای قطع و وصل جریان الکتریکی در مدار استفاده می‌شوند.

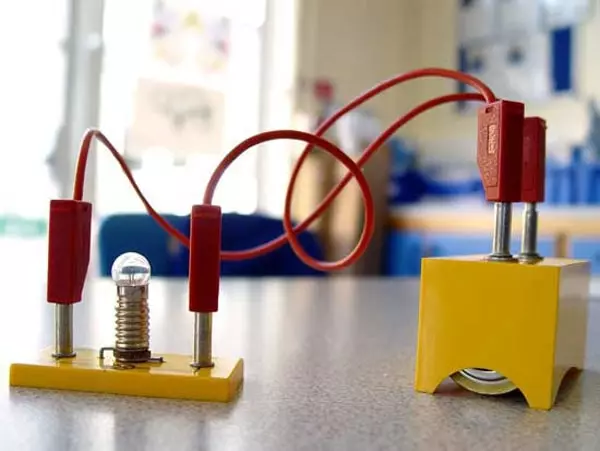

همه چیز درباره مدارهای الکتریکی

انواع مدارهای الکتریکی:

1. مدار سری (Series Circuit): در مدار سری، تمامی اجزا به صورت متوالی به هم متصل شده‌اند و جریان در یک مسیر جریان دارد. ویژگی مهم این مدار این است که اگر یکی از اجزا خراب شود، کل مدار قطع می‌شود.
2. مدار موازی (Parallel Circuit): در مدار موازی، اجزا به گونه‌ای متصل شده‌اند که جریان به شاخه‌های مختلف تقسیم می‌شود. در این مدار اگر یکی از اجزا خراب شود، دیگر اجزا همچنان به کار خود ادامه می‌دهند.
3. مدار ترکیبی (Series-Parallel Circuit): ترکیبی از مدارهای سری و موازی است که در کاربردهای پیچیده‌تر استفاده می‌شود.

قوانین پایه مدارهای الکتریکی:

1. قانون اهم (Ohm’s Law): رابطه بین ولتاژ ($V$)، جریان ($I$) و مقاومت ($R$) را بیان می‌کند:$$V=I\times R$$
2. قوانین کیرشهف (Kirchhoff’s Laws): این قوانین به تحلیل مدارهای پیچیده کمک می‌کنند:
   • قانون جریان کیرشهف (KCL): مجموع جریان‌های وارد شده به یک گره برابر مجموع جریان‌های خارج شده از آن گره است.
   • قانون ولتاژ کیرشهف (KVL): مجموع ولتاژهای دور یک حلقه بسته در مدار برابر صفر است.

تحلیل مدار:

برای تحلیل مدارهای الکتریکی از روش‌های مختلفی استفاده می‌شود:

1. روش جریان حلقه‌ای (Mesh Current Analysis): این روش برای حل مدارهای چند حلقه‌ای استفاده می‌شود. در این روش، جریان‌های حلقه‌ای فرض می‌شود و معادلات مربوط به آنها نوشته می‌شود.
2. روش گره‌ای (Node Voltage Analysis): در این روش ولتاژ گره‌های مختلف نسبت به یک گره مرجع محاسبه می‌شود. این روش به ویژه برای مدارهای با تعداد زیادی گره مفید است.

کاربردهای مدارهای الکتریکی:

مدارهای الکتریکی در بسیاری از وسایل و سیستم‌های الکتریکی و الکترونیکی مانند رایانه‌ها، تلفن‌های همراه، لامپ‌ها، موتورهای الکتریکی و مدارهای دیجیتال مورد استفاده قرار می‌گیرند.

نتیجه‌گیری:

مدارهای الکتریکی از اجزای مختلفی تشکیل شده‌اند که به انتقال و کنترل جریان الکتریکی کمک می‌کنند. درک اصول پایه مانند قانون اهم و قوانین کیرشهف برای طراحی و تحلیل مدارهای الکتریکی ضروری است.
